產品簡介

---

XJ型無堵塞泵是一種經實際使用，具有高效、無或少泄露、抗堵塞性好、運行平穩、可靠性高、結構緊湊等特點。主要體現在以下幾個方面：采用半開或全開式葉輪、耐磨板與葉輪前側間隙可調、軸主要采用機械密封并選用高精度軸承（D級精度）及優質軸材料等。

結構簡介

1. XJ型紙漿泵為單級單吸懸臂式結構，主要由泵體、葉輪、泵蓋、耐磨板及懸架部件組成；
2. 從電機端看，電機為順時針方向旋轉，且泵為軸向吸入，徑向（中間）排出；
3. 泵軸由兩個高度滾動軸承支承，采用稀油潤滑（20＃機油）；
4. 軸封采用機械密封或填料兩種型式；
5. 泵和電機由柱銷聯軸器直聯傳動。

材料該泵的各過流部件材質為HT200、QT450-10、ZG35或ZG1Cr18Ni9Ti,軸材質為40Cr或3Cr13。

性能范圍

• 流量：20-400m3/h
• 轉速：1450r/min
• 揚程：10-32m
• 功率：1.5-55KW

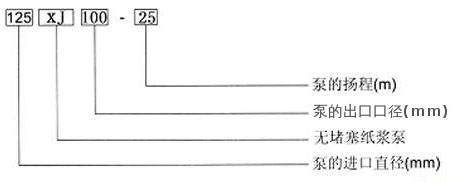

型號意義

---

選型范圍

---

XJ型紙漿泵可廣泛適用于輕工、造紙行業中溫度低于110℃,濃度低于6％漿料的輸送，同時也可用于工業和城市給水、排水等場合。

性能參數本數據僅供參考，請以實際訂貨為準！

---

型號	流量 m3/h	揚程 m	轉速 r/min	配用電機型號及功率 （KW）
					80XJ65-16	40	16	1450	Y100L2-4/3
80XJ80-25	50	25	1450	Y132S-4/5.5
100XJ80-16	60	16	1450	Y223M-4/4
100XJ80-25	70	25	1450	Y132S-4/5.5
125XJ100-16	80	16	1450	Y132S-4/5.5
125XJ100-25	100	25	1450	Y132M-4/7.5
150XJ125-16	140	16	1450	Y160M-4/11
150XJ125-25	150	25	1450	Y160L-4/15
